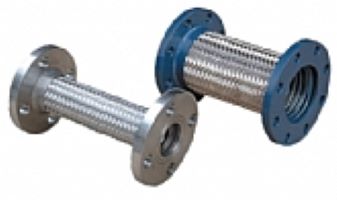

1_200

Khớp nối mễm INOX bích , khớp nối mềm Hơi chịu nhiệt bích

0 đánh giá

Còn hàng

Bạn có thích sản phẩm này không? Thêm vào mục yêu thích ngay bây giờ và theo dõi sản phẩm.

Hỗ trợ tư vấn 24/7/356

0989.398.300

Mô tả
Đánh giá (0)

Khớp nối mềm inox lắp bích

點選看大圖

JF-600/600M

(JF-600/600M SERIES) BRAIDED HOSE FLEXIBLE JOINT

MODEL: JF-600/600M SERIES

BRAIDED HOSE WELDED WITH FLANGE.

1. With stainless steel wire braid, fixed with flange.

2. No expansibility.

3. Designed to accommodate axial movement of pipeline:

l Pressure: in high working pressure.

l Temperature: in high working temperature.

l Size range: 15mm to 300mm

l Connector : Flange, Threaded Tube, and Union, etc.

Application:

l Turbine to condenser. Compressor lines.

l Circulating water lines. Factory lines.

l Air Conditioning, Fire, and Steam system.

Material:
	PARTS	MATERIAL	600	600M
1	Bellows	S.S.304 / S.S.316	◎	◎
2	Wire Braid	S.S.304	◎	◎
3	Seal Ring	S.S.304 / S.S.316	◎	◎
4	Flange	C.S. / S.S.304 / S.S.316	◎	◎

SPECIFICATION: mm
SIZE		TOTAL LENGTH		BELLOWS		MAX OFFSET		Max. Working Pressure at 20℃		Pressure Temperature
SIZE		600	600M	O.D.		600	600M	BAR	PSI	℃	Factor
Inch	mm	mm	mm	mm	Inch	mm	mm	BAR	PSI	℃	Factor
1/2”	15	200	300	20	0.79	30	60	71	1030	20	1.00
3/4”	20	200	300	27	1.06	30	60	50	725	50	0.90
1”	25	200	300	34	1.34	27	60	49	711	100	0.73
1.1/4”	32	200	300	43	1.69	26	60	39	566	150	0.66
1.1/2”	40	200	300	52	2.05	21	50	33	479	200	0.60
2”	50	230	300	63	2.48	28	50	26	377	250	0.55
2.1/2”	65	230	300	80	3.15	27	50	27	392	300	0.51
3”	80	230	300	102	4.02	19	40	20	290	350	0.49
4”	100	230	300	122	4.80	19	40	19	275	400	0.48
5”	125	280	300	151	5.94	20	24	13	190
6”	150	280	300	180	7.09	20	24	13	190
8”	200	300	300	242	9.53	18	18	12	475
10”	250	330	350	302	11.89	19	20	15	215
12”	300	350	350	352	13.86	17	17	15	215
